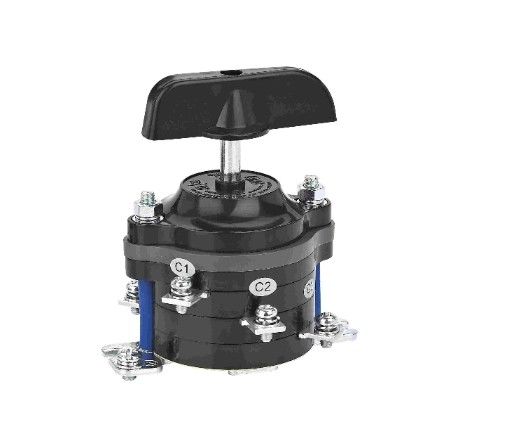

HZ10 serie 10A 25A 60A 100A combinatie schakelaar AC380V/DC220V stroomtoevoer schakelaar

HZ10 serie 10A 25A 60A 100A combinatie schakelaar AC380V/DC220V stroomtoevoer schakelaar

Productbeschrijving:

De combinatieschakelaar van de serie HZ10 is vooral geschikt voor schakelingen met een wisselstroomfrequentie van 50 Hz of 60 Hz, een spanning tot 380 V wisselstroom en een gelijkstroomspanning tot 220 V gelijkstroom.Het is ontworpen voor handmatige bediening in zeldzame intervallen om circuits aan te sluiten of los te koppelenHet kan ook worden gebruikt voor het bedienen van motoren met een kleine capaciteit.

Voldoen aan de normen: GB/T14048.3, IEC 60947-3.

Producten Specificatie:

Classificatie:

●Volgens toepassing: enkelvoudige schakelaar voor stroomvoorziening; dubbele stroomvoorziening of dubbele schakelaar voor de overdracht van circuits (code P);

drie-circuit overdrachtsschakelaar (code S); vier-circuit overdrachtsschakelaar (code G);

●Naar installatietype: type bedrading van het voorpaneel; type bedrading van het achterpaneel;

●Naar aantal palen: enkel, dubbel, drie, vier palen;

●In aantal delen: één, twee, drie, vier, zes delen.

Opmerking: overdrachtsschakelaars met drie- en viercircuits kunnen alleen worden gemaakt met drie of minder polen.

Werkomstandigheden en milieuvriendelijkheid:

● Omgevingstemperatuur is -5°C~+40°C, de gemiddelde temperatuur gedurende 24 uur mag niet hoger zijn dan +35°C.

● Hoogte: ≤ 2000 m.

● Atmosfeerconditie:

1Vochtigheid: de relatieve luchtvochtigheid mag niet hoger zijn dan 50% wanneer de hoogste temperatuur +40°C is; een veel hogere relatieve luchtvochtigheid is toegestaan bij lagere temperaturen,bijvoorbeeld:, wanneer de temperatuur +20°C bereikt, bedraagt de relatieve luchtvochtigheid maximaal 90%, rekening houdend met de condensatie die door temperatuurveranderingen op de productoppervlakken kan optreden.

2Verontreinigingsgraad: 3.

●Installatie:

1.De combinatie-schakelaar van de serie HZ10 dient te worden geïnstalleerd in een omgeving zonder aanzienlijke schokken, schokken, trillingen en zonder blootstelling aan regen of sneeuw.

2.Het moet worden geïnstalleerd in een omgeving zonder risico op explosie of stoffen die metalen kunnen corroderen en de isolatie (inclusief geleidend stof) kunnen beschadigen.

3.Installatiekategorie: III.
