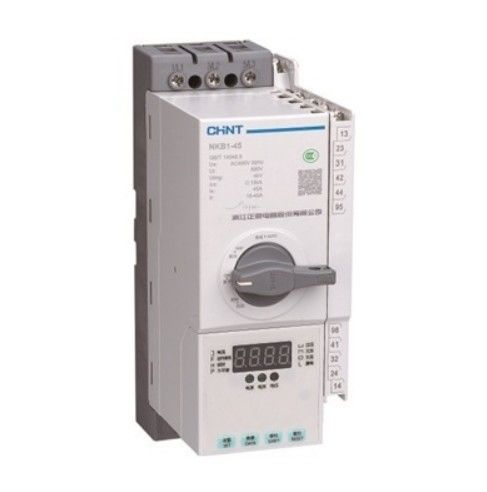

NKB1-125 CPS-besturing en beschermingsschakelaar 3Poles Kortsluitingsbescherming

NKB1-125 CPS-besturing en -beschermingsschakelaar 3Poles Kortsluitbescherming

Productbeschrijving:

de NKB1-serie besturings- en beschermingsschakelaar (CPS) wordt voornamelijk gebruikt in wisselstroomcircuits van 50 Hz (of 60 Hz), met een nominale werkspanning tot 690 V,met een werkstroom van 1 A tot 125 A, een regelaar die de stroom instelt van 0,4 A tot en met 125 A, en een gemotoriseerd vermogen van 0,12 kW tot en met 55 kW.en het breken van de stroom onder normale omstandigheden (inclusief onder gespecificeerde overbelastingsomstandigheden) en kan ook verbinden, gedurende een bepaalde tijd dragen en onder bepaalde abnormale omstandigheden (zoals kortsluiting) de stroom verbreken.

De schakelaars van de NKB1-serie zijn geschikt voor verschillende situaties, distributiesystemen en motorbeschermings- en besturingssystemen, infrastructuur, gebouwen, telecommunicatie en andere toepassingen.

Voldoen aan de normen: IEC 60947-6-2 en GB/T 14048.9.

Producten Specificatie:

Productkenmerken:

●NKB1-serie CPS heeft de geïntegreerde modulaire structuur, waarbij de belangrijkste functies van schakelaar, contactor, overbelasting relais, starter, ontkoppeling, enzovoort worden geïntegreerd.

●Met een klein volume en een hoge betrouwbaarheid heeft het de voordelen van een hoge breekcapaciteit voor korte stroom en een korte flashover-afstand.Kortsluitingsbescherming voor korte vertraging, onmiddellijke kortsluitingsbescherming en snelle kortsluitingsbescherming.met een vermogen van niet meer dan 50 W.

●NKB1-serie product bestaat uit een behuizing, een elektromagnetisch transmissiemechanisme, een bedieningsmechanisme, een set hoofdcircuitcontacten, een intelligente loslaat en hulpcontacten,en kan het maken en breken van het circuit lokaal of op afstand besturen.

●De CPS heeft een verscheidenheid aan circuitschermingsfuncties: startvertraging, fasefout, driefases onevenwicht, onderstroom, overspanning, onderspanning, enz.

●De CPS heeft verschillende soorten voor uw keuze: basistype, brandbestrijdingstype, lekkagetype, communicatietype.

●De CPS heeft de één-sleutel herstelfunctie en de zelfinstellingsfunctie om aan de verschillende behoeften van de gebruikers te voldoen.

●De CPS heeft twee besturingsmodi: automatische afstandsbediening en lokale handbediening.

Werkomstandigheden en milieuvriendelijkheid:

●Omgevingstemperatuur: -5°C~+40°C, gemiddelde dagtemperatuur ≤ +35°C. Het kan gedurende een korte periode betrouwbaar werken bij -25°C~+70°C.

● Hoogte: ≤ 2000 m, met 10% afname per 1000 m wanneer deze hoger is dan 2000 m.

●Vochtigheid: bij omgevingstemperatuur van +40°C is de relatieve luchtvochtigheid ≤ 50%; bij lagere temperaturen is een hogere relatieve luchtvochtigheid toegestaan.de maximale relatieve luchtvochtigheid van de maand bedraagt 90%, en rekening moet worden gehouden met de condensatie op het productoppervlak als gevolg van de temperatuurveranderingen.

●De gemiddelde maximale relatieve luchtvochtigheid van de maand bedraagt 90% wanneer de minimale maandelijkse gemiddelde temperatuur +25°C is.en rekening wordt gehouden met de condensatie op het productoppervlak als gevolg van temperatuurverschillen.

● Verontreinigingsgraad: 3.

●Installatiekategorie: III.

●Vereiste plaats van installatie Het externe magnetisch veld van de installatieplaats mag in geen enkele richting 5 maal groter zijn dan het geomagnetisme.geen regen of sneeuw; droog en geventileerd.
