50a elektromagnetische contactor
, elektromagnetische contactor cjx2-50
, Cjx2-50 3-polige ac-contactor
4 polen 50A elektromagnetische contactor CJX2-50 3 polen Ac contactor

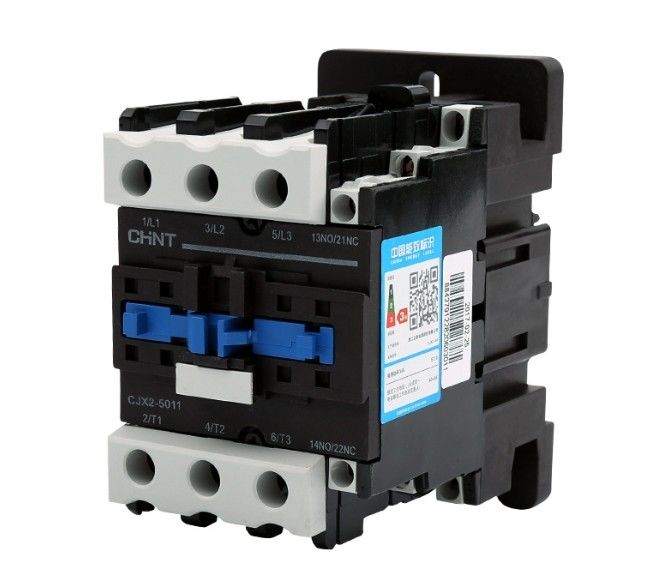

CJX2-50 AC Contactor 3 polen 4 polen 50A Elektromagnetische Contactor
Productbeschrijving:
Deze serie wisselstroomcontactoren (hierna "contactoren" genoemd), voornamelijk voor wisselstroom 50 Hz (of 60 Hz), met een nominale werkspanning tot 690 V. In circuits met een nominale werkstroom tot 95 A onder wisselstroom 3,400 (380) V gebruikscategorie, wordt gebruikt voor het inschakelen en uitschakelen van circuits over lange afstanden en voor het frequent starten en bedienen van wisselstroommotoren,en het kan een elektromagnetische starter vormen met een geschikte thermische relais om mogelijke bedrijfsoverdracht te beschermenVoldoen aan de normen: GB/T14048.4, IEC / EN 60947-4-1.
Productkenmerken:
●Bouwblokken kunnen worden gebruikt voor de installatie van een hulpcontactgroep, een luchtvertragingskop, een thermische relais en andere accessoires, die worden gecombineerd tot een verscheidenheid aan afgeleide producten.
●De contactor heeft de kenmerken van kleine afmetingen, licht gewicht, klein stroomverbruik, hoge levensduur, veiligheid, betrouwbaarheid enzovoort.
●De contactor heeft een paar normaal geopende of gesloten hulpcontacten van 32A en lager en een paar normaal geopende en gesloten hulpcontacten van 40A en hoger.F4 hulpcontactgroepen (twee of vier groepen) of een luchtvertragingskop kunnen bovenaan worden gemonteerd, en een NCF 1-11C kan aan beide zijden worden geïnstalleerd.
● Naast de schroefinstallatie kan de contactor worden geïnstalleerd met 35 mm (CJX 2-09~95) en 75 mm (CJX 2-40~95) standaardkaartrails.het wordt aanbevolen om een standaardrail van 35 mm met een hoogte van 15 mm te gebruiken wanneer de 35 mm kaartrail op de bovenste en onderste gesloten vlakken is bevestigd..
Producten Specificatie:
| Modelnummer |
CZX2-09 |
CJX2-12 |
CJX2-18 |
CJX2-25 |
CJX2-32 |
CJX2-40 |
CJX2-50 |
CJX2-65 |
CJX2-80 |
CJX2-95 |
| Framerating |
9~12 |
18 |
25 |
32 |
40~65 |
80~95 |
| Nominale werkstroom (A) |
380/400V |
AC-3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
| AC-4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
| 660/690V |
AC-3 |
6.6 |
8.9 |
12 |
18 |
21 |
34 |
39 |
42 |
49 |
49 |
| AC-4 |
1.5 |
2 |
3.8 |
4.4 |
7.5 |
9 |
12 |
14 |
17.3 |
21.3 |
| Toegestane vrije luchtwarmte-stroom ((A)) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
95 |
95 |
| Nominale isolatiespanning ((V) |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
| Beheersbare driefasige eekhoornkooi-inductiemotor Motorvermogen ((AC-3) kW |
220/230V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
| 380/400V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
| 660/690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
37 |
37 |
45 |
45 |
| Elektrische levensduur (miljoenen malen) |
AC-3 |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
| AC-4 |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
| Mechanische levensduur (miljoen maal) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
| overeenkomend veiligheidstype |
gG20 |
gG20 |
gG32 |
gG40 |
gG50 |
gG63 |
gG80 |
gG80 |
gG100 |
gG125 |
| Koudgeperste terminale ondergraving Flexible draad voorbeëindigd Flexible draad voorbeëindigd harde draad |
|
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
| mm2 |
Een halve.5 |
Een halve.5 |
Een halve.5 |
Een halve.5 |
1.5/4 |
1.5/4 |
1.5/4 |
1.5/4 |
2.5/6 |
2.5/6 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| 1/4 |
Een halve.5 |
1/4 |
Een halve.5 |
1.5/6 |
1.5/4 |
1.5/10 |
1.5/6 |
2.5/10 |
2.5/6 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| 1/4 |
1/4 |
1/4 |
1/4 |
1.5/6 |
1.5/6 |
1.5/6 |
1.5/6 |
2.5/10 |
2.5/10 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| AC-spiraalvermogen 50 Hz |
Ophalen ((VA) |
70 |
70 |
70 |
110 |
110 |
300 |
300 |
300 |
300 |
300 |
| Houdt vast ((VA) |
9 |
9 |
9.5 |
14 |
14 |
57 |
57 |
57 |
57 |
57 |
| Vermogen ((W) |
1.8-2.7 |
1.8-2.7 |
3~4 |
3~4 |
3~4 |
6~10 |
6~10 |
6~10 |
6~10 |
6~10 |
| Actiebereik |
Opvangspanning: 85%Us~110%U; Drop-out Spanning: 20%U~75% |
| Basisparameters van het hulpcontact |
AC-15: le:0.95A; Ue:380/400V DC-13: le:0.15A; Ue:220/250V; Ith:10A |
Werkomstandigheden en milieuvriendelijkheid:
● De omgevingstemperatuur is 5°C tot + 40°C en de gemiddelde waarde bedraagt binnen 24 uur niet meer dan + 35°C.
● Hoogte: niet meer dan 2000 m.
●Atmosferische omstandigheden: bij een maximale temperatuur van + 40°C bedraagt de relatieve luchtvochtigheid niet meer dan 50%; bij lagere temperaturen kan een hoge relatieve luchtvochtigheid worden toegestaan,zoals tot 90% bij + 20°CBijzondere maatregelen moeten worden genomen voor de condensatie die af en toe ontstaat door temperatuursveranderingen.
● Verontreinigingsgraad: Graad 3.
● Installatieklasse: klasse III.
●Installatievoorwaarden: de helling van het montageoppervlak en de verticale oppervlakte is niet groter dan ±5°.
● Schoktrillingen: het product dient te worden geïnstalleerd en gebruikt op plaatsen zonder aanzienlijke schokken en trillingen.
