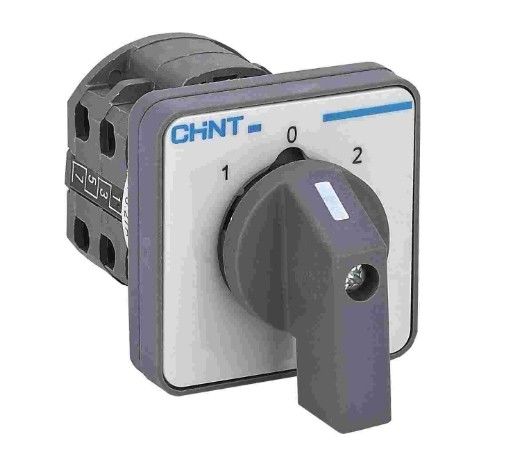

LW32 Series Cam Switch Rotary Changeover Switch Universele overdrachtsschakelaar
LW32Series Cam Switch Rotary Switching Switcher Universal Transfer Switcher
Productbeschrijving:
De universele overdrachtsschakelaar van de serie LW32 kan de schakelaars van de serie CA10 en LW26 vervangen.Het wordt voornamelijk gebruikt in besturingscircuits met een wisselstroomfrequentie van 50 Hz of 60 Hz en een nominale werkspanning tot 380 V AC, of een gelijkstroomspanning tot 220 V DC voor de hoofdbesturing, maar kan ook rechtstreeks de motor met een kleine capaciteit bedienen.
Voldoen aan de norm: GB/T14048.5- Ik heb het over de IEC 60947.
Producten Specificatie:
| Doelcode |
Doel |
| Q1 |
Rechtstreeks starten |
| N1 |
Reversibele omzetting |
| S1 |
Verandering van de snelheid van de motor met twee versnellingen |
| XS |
Star-Delta start |
| EU V |
AC-15 |
DC-13 |
AC-3 |
| de A |
de A |
de A |
| 380 |
2.6 |
|
11 |
| 220 |
|
0.27 |
|
Classificatie:
Door toepassing
● Directe besturing: geschikt voor het rechtstreeks besturen van elektromotoren.
● Command Control: wordt gebruikt voor command- of controldoeleinden in circuits.
Per werkingsmodus
● Positietype: blijft na het gebruik in de geselecteerde positie.
●Zelfhersteltype: keert na loslaten automatisch terug naar de oorspronkelijke positie.
●Positie- en zelfresettingsoort (combineerd): kan zowel in de positie- als in de zelfresetmodus worden gebruikt.
Naar aantal onderdelen van het contactsysteem
● Positietype: 1 tot 10 secties.
● Zelfhersteltype: 1 tot 3 delen.
● Directe besturing van elektrische motoren: 1 tot 6 delen.
Naar vorm en grootte van het paneel
● Groot vierkantpaneel: lengte: 64 mm, breedte: 64 mm.
● Klein vierkantpaneel: lengte: 48 mm, breedte: 48 mm.
Werkomstandigheden en milieuvriendelijkheid:
● Omgevingstemperatuur is -5°C~+40°C, de gemiddelde temperatuur gedurende 24 uur mag niet hoger zijn dan +35°C.
● Hoogte: ≤ 2000 m.
● Atmosfeerconditie:
1Vochtigheid: de relatieve luchtvochtigheid mag niet hoger zijn dan 50% wanneer de hoogste temperatuur +40°C is; een veel hogere relatieve luchtvochtigheid is toegestaan bij lagere temperaturen,bijvoorbeeld:, wanneer de temperatuur +20°C bereikt, bedraagt de relatieve luchtvochtigheid maximaal 90%, rekening houdend met de condensatie die door temperatuurveranderingen op de productoppervlakken kan optreden.
2Verontreinigingsgraad: 3.
●Installatie:
1.De universele overdrachtsschakelaar van de serie LW112 moet worden geïnstalleerd in een omgeving zonder aanzienlijke schokken, schokken, trillingen en zonder blootstelling aan regen of sneeuw.
2.Het moet worden geïnstalleerd in een omgeving zonder risico op explosie of stoffen die metalen kunnen corroderen en de isolatie (inclusief geleidend stof) kunnen beschadigen.
3.Installatiekategorie: III.
