Productnaam: |
CAM SCHAKELAAR |
Standaard: |
GB/T14048.5、IEC 60947-5-1 |
Nominale werkspanning Ue(V): |
AC380V/DC220V |
Nominale frequentie: |
50/60Hz |
Nominale isolatiespanning Ui(V): |
550V |
Toegestane vrije luchtthermische stroom Ith: |
16A |
Installatiecategorie: |
III |
Gebruikscategorieën: |
AC-15, DC-13, AC-3 |

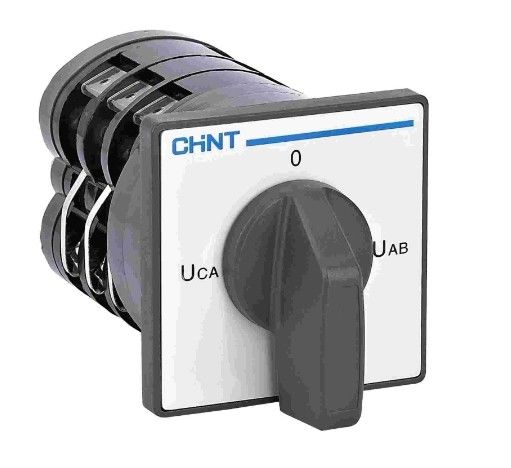

LW5D-serie Cam-schakelaar Rotary-schakelaar 16A Universal Transfer-schakelaar
LW5D-serie Cam-schakelaar Rotary-schakelaar 16A Universal Transfer-schakelaar
Productbeschrijving:
De universele overdrachtsschakelaar van de serie LW5D is vooral geschikt voor schakelingen met een wisselstroomfrequentie van 50 of 60 Hz en een spanning tot 380 V wisselstroom,met een vermogen van niet meer dan 50 W,Het kan worden gebruikt om elektrische besturingscircuits (zoals elektromagnetische spoelen, elektrische meetinstrumenten en servomotoren) te schakelen en kan ook rechtstreeks controleren.5 kW driefasige inductiemotoren in kooien (voor starten), achteruitrijden en snelheidsverandering).
Er zijn twee soorten motoren, verdeeld naar toepassing: die voor de besturing en die voor de directe besturing van 5,5-kW-motoren.type positionerings- en zelfhersteltypeDeelt men het aantal contactsystemen, dan zijn er 1 tot 12 secties, in totaal 12 typen.
Voldoen aan de norm: GB/T14048.5- Ik heb het over de IEC 60947.
Producten Specificatie:
| Project |
AC-15 |
DC-13 |
AC-3 |
| Nominale werkspanning Ue(V) |
380 |
220 |
380 |
| Nominale werkstroom Le(A) |
2.6 |
0.27 |
11 |
| Nominale isolatiespanning Ui(V) |
550 |
| Overeenkomstige vrije luchtthermische stroom Ith ((A)) |
16
|
Werkomstandigheden en milieuvriendelijkheid:
● Omgevingstemperatuur is -5°C~+40°C, de gemiddelde temperatuur gedurende 24 uur mag niet hoger zijn dan +35°C.
● Hoogte: ≤ 2000 m.
● Atmosfeerconditie:
1Vochtigheid: de relatieve luchtvochtigheid mag niet hoger zijn dan 50% wanneer de hoogste temperatuur +40°C is; een veel hogere relatieve luchtvochtigheid is toegestaan bij lagere temperaturen,bijvoorbeeld:, wanneer de temperatuur +20°C bereikt, bedraagt de relatieve luchtvochtigheid maximaal 90%, rekening houdend met de condensatie die door temperatuurveranderingen op de productoppervlakken kan optreden.
2Verontreinigingsgraad: 3.
●Installatie:
1.Installatiekategorie: III.
2.De universele overdrachtsschakelaar van de LW5D-serie moet worden geïnstalleerd in een omgeving zonder aanzienlijke schokken, schokken, trillingen en zonder blootstelling aan regen of sneeuw.
3.Het moet worden geïnstalleerd in een omgeving zonder risico op explosie of stoffen die metalen kunnen corroderen en de isolatie (inclusief geleidend stof) kunnen beschadigen.
