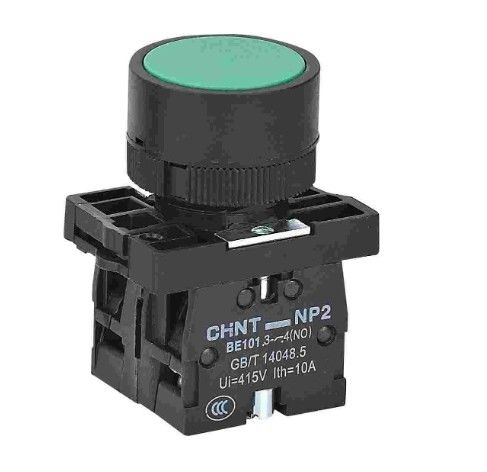

22mm 30mm NP2 Series IP40 IP65 Push Button Industrial Control Circuit Push Button Switch

22mm 30mm NP2 Series IP40 IP65 Push Button Industrial Control Circuit Push Button Switch

Productbeschrijving:

De drukknoppen van de NP2-serie zijn ontworpen voor industriële besturingscircuits die werken met een wisselstroomfrequentie van 50 Hz of 60 Hz, met een nominale werkspanning tot 415 V AC,met een werkspanning tot 250 V gelijkstroom (DC)Deze knoppen worden gebruikt voor het bedienen van elektromagnetische starters, contactors, relais en andere elektrische circuits.De knoppen met indicatorlichten zijn ook geschikt voor het licht signaal indicatie gelegenheden.

Voldoen aan de norm: GB/T 14048.5.

Producten Specificatie:

Productkenmerken:

•Installatie van panelen: de serie omvat knoppen met paneldia­meters van Φ22 en Φ30 en knoppenbesturingsdozen die geschikt zijn voor verschillende installatiescenario's.

• Beschermingscategorie: de standaardbeschermingscategorie is IP40.

•Module structuur: De knoppen zijn modulair ontworpen, waardoor ze flexibel en gemakkelijk kunnen worden geïnstalleerd en onderhouden.

•Afzonderlijke contacten: Normaal geopende (NO) en normaal gesloten (NC) contacten zijn elektrisch van elkaar geïsoleerd.

•Eindschroeven: Eindschroeven hebben een afmeting van M3,5 en een aanbevolen trekmoment van (0,8 tot 1,2) N·m.

•Grens van de contactgroep: voor langslijnse serieverbindingen mag het aantal contactgroepen niet hoger zijn dan twee, te veel contactgroepen zal leiden tot een toename van de werkkracht.Gebruikers moeten de fabrikant raadplegen.

Werkomstandigheden en milieuvriendelijkheid:

● Omgevingstemperatuur is -5°C~+40°C, de gemiddelde temperatuur gedurende 24 uur mag niet hoger zijn dan +35°C.

● Hoogte: ≤ 2000 m.

●Atmosferetoestand: de relatieve luchtvochtigheid mag niet hoger zijn dan 50% wanneer de hoogste temperatuur +40°C is;een veel hogere relatieve luchtvochtigheid is toegestaan bij lagere temperatuur, bijvoorbeeld wanneer de temperatuur +20°C bereikt, is de relatieve luchtvochtigheid tot 90%, rekening houdend met de condensatie die op de productoppervlakken kan optreden als gevolg van temperatuurveranderingen.

● Verontreinigingsgraad: 3.

●Installatie categorie: II.

● De NP2-series moet worden geïnstalleerd in een omgeving zonder aanzienlijke schokken, schokken, trillingen en zonder blootstelling aan regen of sneeuw.

●Het moet worden geïnstalleerd in een omgeving zonder explosiegevaar en waar het medium geen gassen bevat die metalen kunnen corroderen of isolatie kunnen vernietigen, noch overmatig stof.

•Installatieafmetingen:

Voor knoppen op het paneel Φ22:

•De diameter van het installatiegat: Φ22.3₀^+0.4 mm

•Metalen koppen: geschikt voor panelen van 1 mm tot 6 mm dik

•Plastic hoofd: geschikt voor panelen van 1 mm tot 4 mm dik

Voor knoppen op het paneel Φ30:

•De diameter van het installatiegat: Φ30.5₀^+0.5mm

• Geschikt voor panelen: 1 mm tot 3 mm dik

Deze knoppen zijn ontworpen voor betrouwbare werking in industriële besturingstoepassingen en bieden flexibiliteit in installatie- en aanpassingsmogelijkheden.
