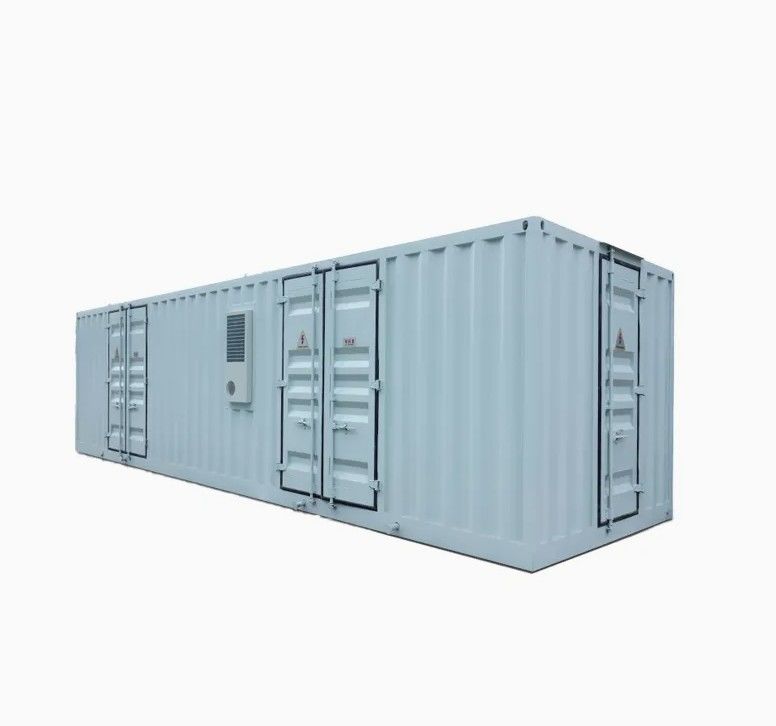

10kv-35kv fotovoltaïsche geprefabriceerde cabine Power Grid Substation IP54 Op maat
10kv-35kv fotovoltaïsche prefabricated cabin power grid substation IP54
Samenvatting
Biedt volledig modulaire assemblageoplossingen voor onderstations, waardoor de vloeroppervlakte met 30% en de systeemontwerp-, installatie- en inbedrijfstellingscyclus met 70% worden verminderd;De volledig metalen geprefabriceerde kamer is uitgerust met een intelligent milieubeheersysteem, die kan worden toegepast op complexe klimatologische en geologische omgevingen zoals hoge temperatuur, hoge luchtvochtigheid, zand en stof.
Ondersteuning van toegang tot eCloud-platform voor energiewolken, verstrekken van externe gezondheidsdiagnose, foutanalyse,onderhoudsbegeleiding en andere functies om onbeheerd onderstations- en apparatuurlevenscyclusbeheer te bereikenDe selectie van alle apparatuur in het substation kan worden aangepast aan de werkelijke behoeften, betrouwbare werking en kwaliteitsborging.
Productieprocesvereisten en -kenmerken
De cabine heeft over het algemeen geen ramen en heeft ventilatoren en airconditioning voor ventilatie.airconditioning, moet de hoofdcontrolekamer en de dienstkamer voorzien zijn van ramen om verlichting en ventilatie mogelijk te maken.
Het dak van de cabinecarrosserie kan de afvoerpijp van de airconditioning gebruiken; de vloer van de cabine is een anti-keramische en antistatische verplaatsbare bodemplaat,en de stalen steun van de beweegbare bodemplaat is bevestigd aan de onderkant van de cabine. De hoogte van de ESD-verplaatsbare bodemplaat moet 200 tot 250 mm zijn, wat gunstig is voor het leggen en onderhouden van kabels
Het interieur van de geprefabriceerde cabine moet zijn uitgerust met geluidsbeschermings- en videobewakingsmaatregelen en met een stroomdistributiebox, schakelpaneel, stopcontact, enz.
Toepassingsgebied
Windenergie, fotovoltaïsche energie, offshore windenergie, gedistribueerde fotovoltaïsche energie en andere nieuwe energieveldversterkingsstations
Elektriciteitsnet 10-35kV-onderdelingsstation
Grote fabrieken en mijnbouwbedrijven voor hun eigen substation
Vergelijking tussen prefab cabine en traditioneel substation
| punt |
Conventioneel buitenonderstel |
Voorgefabriceerde cabine-onderdelen |
| Vloeroppervlak |
Ongeveer 3000 m2 |
Ongeveer 2000 vierkante meter |
| Bouwperiode |
Ongeveer 3-4 maanden |
Het hele station is als geheel vooraf geassembleerd, alle apparatuur is door de fabriek geprefabriceerd en kan ter plaatse worden geïnstalleerd. |
| Kabelgebruik |
Het apparaat is verdeeld, en de hoeveelheid primaire en secundaire kabels is groot |
De apparatuur is sterk geïntegreerd, de elektrische afstand wordt verkort en de kabel kan met ongeveer 30% worden bespaard |
| Milieueisen |
Hoge milieueisen, windsand,condensatie en andere ruwe omgevingsgebieden zijn zeer schadelijk voor de apparatuur |
Alle metalen cabine ontwerp, IP54 beschermingsniveau, uitgerust met perfecte HVAC-systeem, kan zand, condensatie voorkomen, verbeteren van de betrouwbaarheid van de apparatuur |
| Kosten van bouw en beheer |
Veel gebouwen,hoge bouwkosten;de apparatuur wordt geleverd door verschillende fabrikanten en de coördinatie- en beheerskosten zijn hoog |
Prefabricated ontwerp, het hele station annuleert het gebouw, de bouwkosten zijn laag; Alle apparatuur geleverd door het bedrijf, en verantwoordelijk voor alle installatie en debugging werk,lage beheerkosten |
| Bedrijfs- en onderhoudskosten |
Open ontwerp, beïnvloed door het milieu, hoge exploitatiekosten en onderhoudskosten |
Gesloten ontwerp, in principe niet beïnvloed door externe omstandigheden zoals het milieu, lage exploitatiekosten en onderhoudskosten |
